Tek nokta yük hücresi nedir?

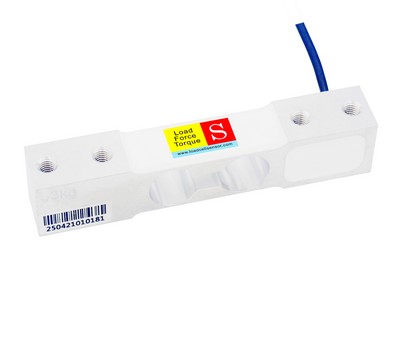

Tek noktalı yük hücreleri, kiriş tipi yük hücreleri olarak da bilinen, tek bir tartım platformunda merkez dışı yükleri ölçmek için özel olarak tasarlanmış bir ağırlık dönüştürücü türüdür. Tek nokta sensörünün tanımlayıcı özelliği, eksantrik yükleri karşılama ve ölçülecek nesnenin platform üzerinde nereye yerleştirildiğine bakılmaksızın doğru ve tutarlı ağırlık ölçümleri sağlama yeteneğidir. Bu, onları tartım sistemleri dünyasında çok önemli bir bileşen haline getiriyor ve her köşeye yerleştirilen birden fazla sensör yerine tek bir hücreyle oluşturulabilen birçok endüstriyel ve ticari terazide önemli bir rol oynuyor.

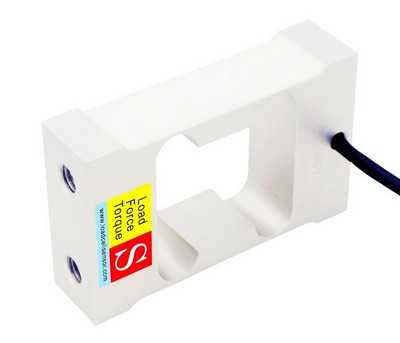

Tek noktalı yük hücreleri çeşitli şekil ve boyutlarda mevcuttur ve sensör elastomerinde bir kesik vardır. Açıklık, yük hücresi gövdesi boyunca çeşitli noktalardaki metalin kalınlığını kontrol eder; bu, sensör kapasitesini tanımlar ve hücrenin merkez dışı yüklemeye uyum sağlama yeteneğinin anahtarıdır.

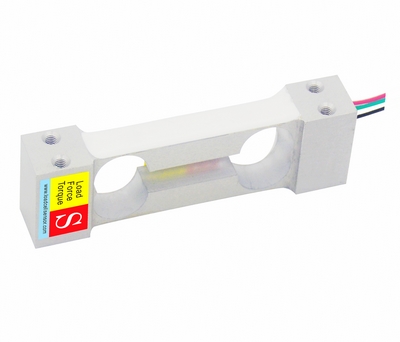

Tek noktalı yük hücreleri genellikle alüminyum, alaşımlı çelik veya paslanmaz çelikten yapılır. Alüminyum, öncelikle statik tartım için kullanılan düşük kapasiteli yük hücreleri için çok uygundur; alaşımlı çelik, bütçesi kısıtlı orta seviye yük hücreleri için uygundur; paslanmaz çelik ise dinamik tartım ve korozyon direnci veya sık sık yıkama gerektiren uygulamalar için idealdir.

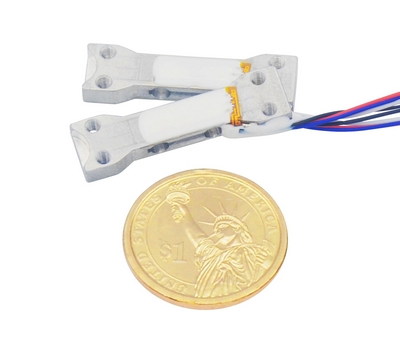

Genel olarak, tek noktalı bir yük hücresi dört gerinim ölçerden oluşur; bazı mikro ışınlı yük hücreleri, Wheatstone tam köprü konfigürasyonunda iki veya yalnızca bir gerinim ölçer alabilir. Metal elemana dikkatli bir şekilde bağlanması gereken gerinim ölçerlerin yerleştirilmesi için sensör gövdesinin parlatılması gerekir. Sensör yüklendiğinde yük hücresinin şekli bir miktar deforme olur, bu değişiklik gövdeyle uyum içinde bozulan gerinim ölçerler tarafından algılanır ve voltaj değişikliğine neden olur. Bu voltaj sinyali uygulanan kuvvet veya ağırlıkla orantılıdır ve daha sonra işlenip bir ağırlık değeri olarak görüntülenebilir.

LCS, 30 g'dan 1000 kg'a kadar ölçüm aralıklarına sahip, tam ölçeğin %0,02'sine kadar hassasiyete sahip, IP68'e kadar giriş koruma sınıfına sahip tek noktalı yük hücreleri sunar. Benzersiz bir şey arıyorsanız size özel bir çözümle yardımcı olabiliriz.
